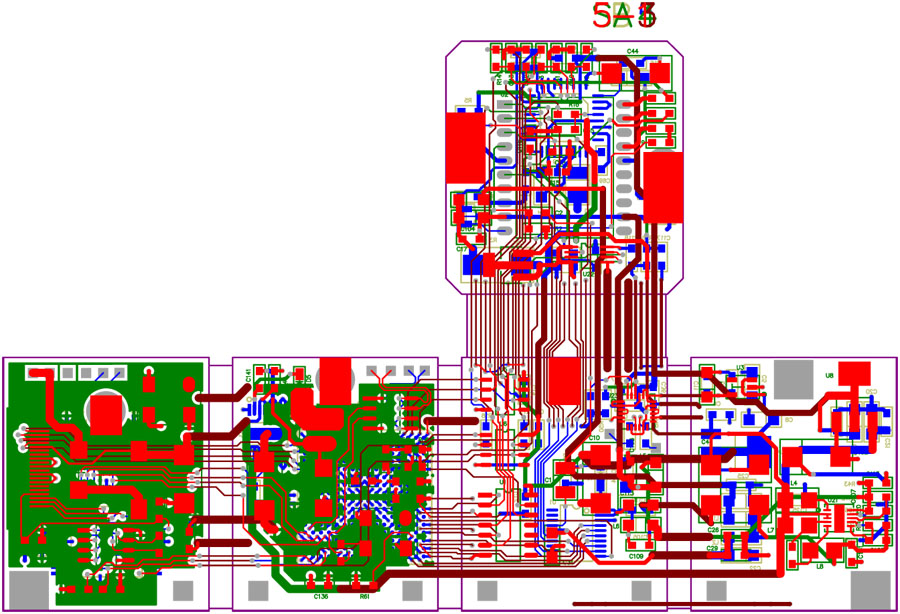

超薄五層軟硬結合板整體電路布圖設計（圖-1）

實佳線路板工廠供應一種超薄五層軟硬結合板FPCB，其結構為4層剛性電路板和1層柔性電路板。該產品的材料為：剛性區域使用FR-4生溢材料，柔性區域使用新高PI材料。產品總厚度為1.6mm  ±0.05mm，其中柔性板厚度為0.13mm ±0.005mm。具有最小孔徑0.25mm和小線寬線距0.18mm的特點。

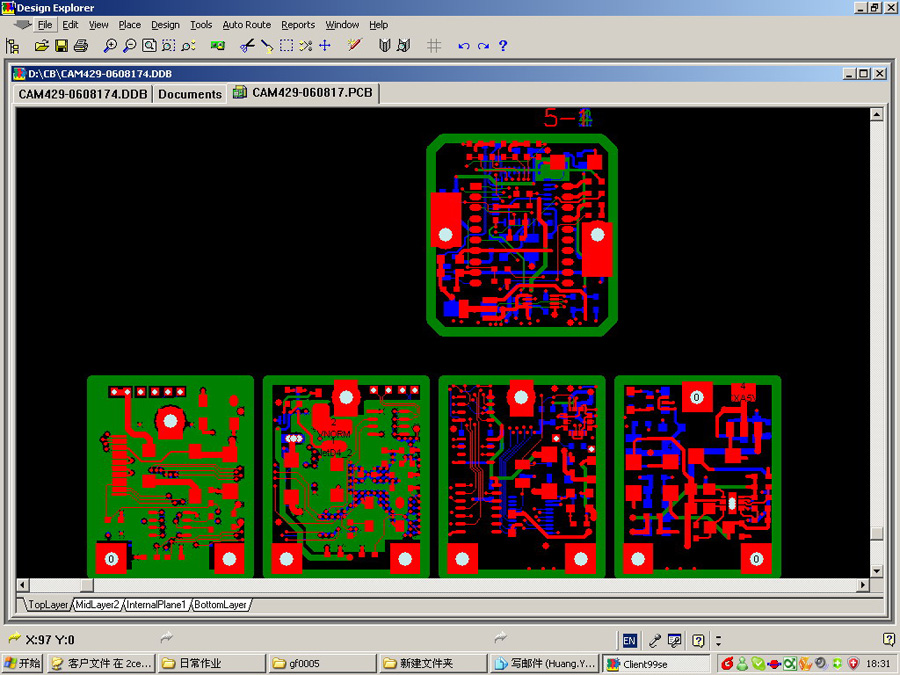

五層軟硬結合板四層硬板區電路布圖設計（圖-2）

其疊層結構為：外層剛性板、熱固膠、內電層剛性板、熱固膠、中間信號層軟性板、熱固膠、中間信號地混合層剛性板、熱固膠和外層剛性板。表面鍍層采用化學沉厚金工藝，外形加工則采用FR4區電腦鑼邊和PI區刀刻。

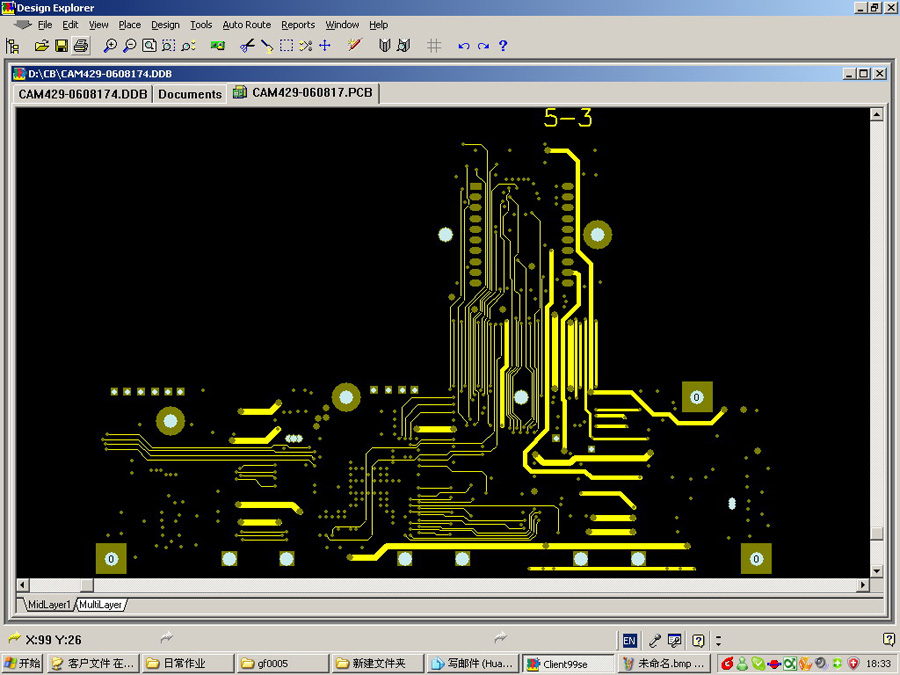

五層軟剛?cè)峤Y(jié)合板一層軟區板電路布圖設計（圖-3）

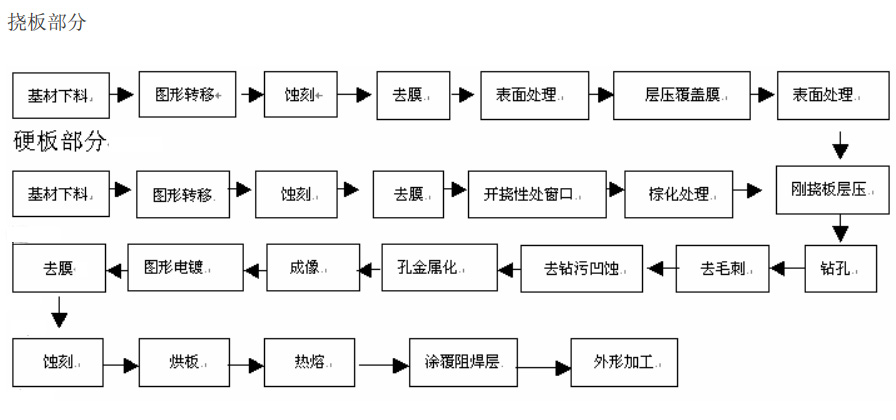

其加工程序包括：制作內層（中間1層軟性區圖形轉移和內層剛性板圖形轉移），添加熱固膠疊層壓合，鉆孔，去污，外層線路，電鍍，表面工藝，電性能測試，切片分析以及可焊性實驗。

加工的難點在于疊層壓合，表面抗氧化、抗蝕保護，開槽金屬化，鉆孔去污，沉銅，厚金以及微孔BGA封裝。

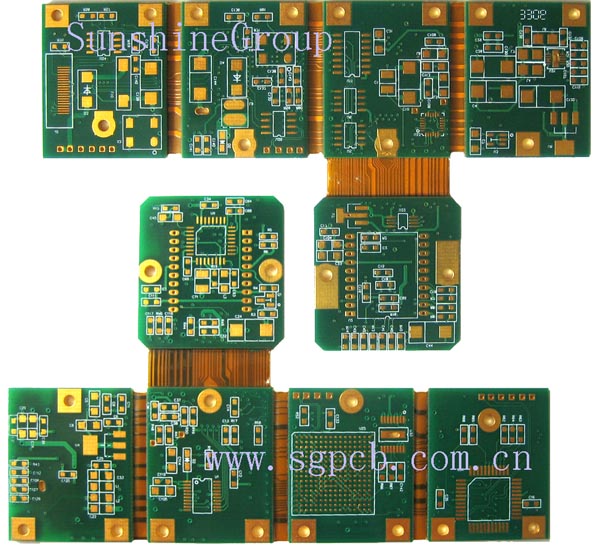

超薄五層軟硬結合板樣品正反面實拍圖（圖-4）
