NFC天線柔性線路板概述

   NFC是一種短距離的高頻無線通訊技術，允許在彼此距離很近的設備之間進行數據交互和能量轉換。NFC天線柔性線路板采用柔性材料制作，通常以線路板技術將天線電路印刷在柔性材料上，使其有穩定可彎曲的特性，可以方便的集成到各種設備中。NFC天線柔性線路板多以單層，雙層，多層方式為主。實佳電子可根據設備特定空間與功能需求，為客戶提供基于NFC技術的柔性線路板組件產品ODM服務。

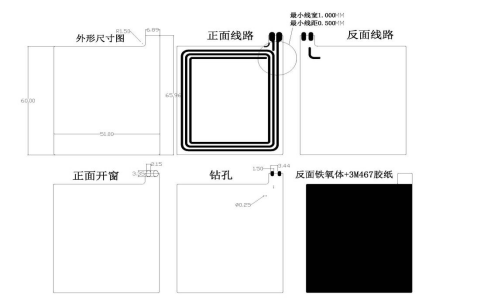

產品圖片：

產品基本工藝流程：

  NFC天線柔性線路板常以雙層結構為主，參考雙面柔性線路板的工藝流程，在一張雙面基材上鉆孔，圖形轉移，蝕刻，壓合，測試，裝配等工序。關鍵點：材料選擇，線路工藝管控等

產品特色亮點：
NFC天線柔性線路板采用柔性材料制作，具有輕薄，可彎曲，折疊的特點，在產品中具有產品性能穩定，一致性好等特點

產品應用：

  移動支付，交通卡，門禁，身份識別，金融，無線充電，數據傳輸，廣告推送，藍牙配對等。NFC天線柔性線路板還可以用于數據交換，文件傳輸，能量傳輸，無需繁瑣的設置，碰一碰即可實現。

產品輸出相關報告：

《項目技術可行性分析報告》

《鐵氧體測試報告》

《NFC天線測試報告》

NFC天線柔性線路板參數

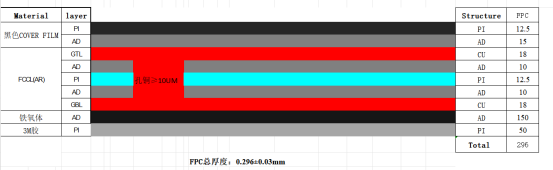

產品疊層結構

產品孔：

最小金屬化孔徑：0.25±0.075mm；最小非金屬化孔徑：無

產品線路：

最小線路寬度：1.00±0.02mm最小線路間距：0.50±0.02mm

產品阻焊&字符：

雙面焊盤開窗，12.5um黃色覆蓋膜，無字符層

完成品相關尺寸：

65.96*51.00mm*0.30mm

表面工藝：

沉金工藝，金厚1-2u〝,鎳厚60-100u〝

功能測試：LCR測試

可靠性測試：熱沖擊試驗

產品相關認證測試：ROSH認證
